LTspiceコマンドライン
LTspiceをコマンドラインで動作させる際のフラグ一覧です。
|
フラグ
|
説明
|
|
-ascii
|
ASCII .raw ファイルを使用。著しくパフォーマンスは低下する
|
|
-b
|
バッチモードで実行.例"XVIIx64.exe -b test.cir"はデータをtest.rawファイルに残す
|
|
-big
|
ウィンドウ最大化して開始
|
|
-encrypt
|
モデルライブラリを暗号化する。実装の詳細を明らかにせず人々がライブラリを使用できるようにしたいサードパーティ向け。ただし、Linear Technology Corporationのモデルでは使用されません。
|
|
-FastAccess
|
バイナリ.rawファイルのFast Access形式へのバッチ変換する
|
|
-ini <path>
|
%APPDATA%\LTspiceXVII.ini 以外で使用する.iniファイルを指定する
|
|
-max
|
ウィンドウ最大化して開始( -bigと同じ)
|
|
-netlist
|
回路図からネットリストへのバッチ変換する
|
|
-PCBnetlist
|
回路図からPCBフォーマットのネットリストへのバッチ変換する
|
|
-registry
|
|
|
-Run
|
[実行]ボタンを押さずにコマンドラインで開いた回路図のシミュレーション開始
|
|
-SOI
|
サブ回路の拡張でもMOSFETに最大7つのノードを持たせることができる
|
|
-uninstall
|
アンインストール実行
|
LTspiceを自動実行する方法
LTspiceシミュレーションをコマンドプロンプトで自動実行する方法
・複数の回路シミュレーションができる
・自動で実行させる
方法は、下記のようにテキストに記載し、拡張子を**.batにして実行する
-----------------------------------------------------
cd C:\Program Files\LTC\LTspiceXVII
XVIIx64.exe -netlist "C:\Users\■ユーザ■\Documents\LTspiceXVII\examples\■実行フォルダ■\■ASCファイル名■.asc"
XVIIx64.exe -b "C:\Users\■ユーザ■\Documents\LTspiceXVII\examples\■実行フォルダ■\■ASCファイル名■.net"
-----------------------------------------------------
①準備

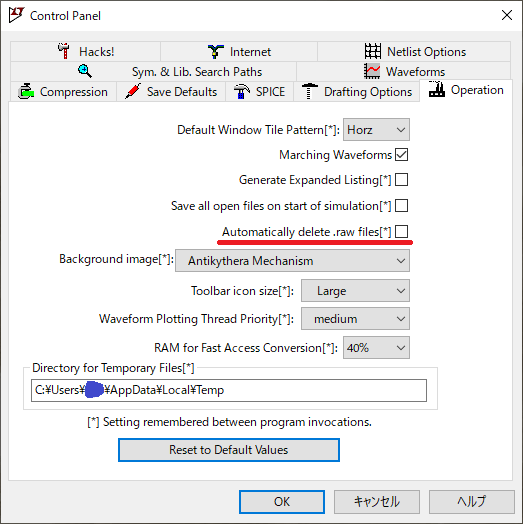

シミュレーション結果を保存のために、[Automatically delete.ra files[*]]のチェックを外す
③textに次を記載する
-----------------------------------------------------
cd C:\Program Files\LTC\LTspiceXVII
XVIIx64.exe -netlist "C:\Users\■ユーザ名■\Documents\LTspiceXVII\examples\■実行フォルダ■\■ASCファイル名■.asc"
XVIIx64.exe -b "C:\Users\■ユーザ名■\Documents\LTspiceXVII\examples\■実行フォルダ■\■ASCファイル名■.net"
-----------------------------------------------------
なお、XVIIx64.exe →XVIIx86.exe（32ビットシステム）でも可能です。

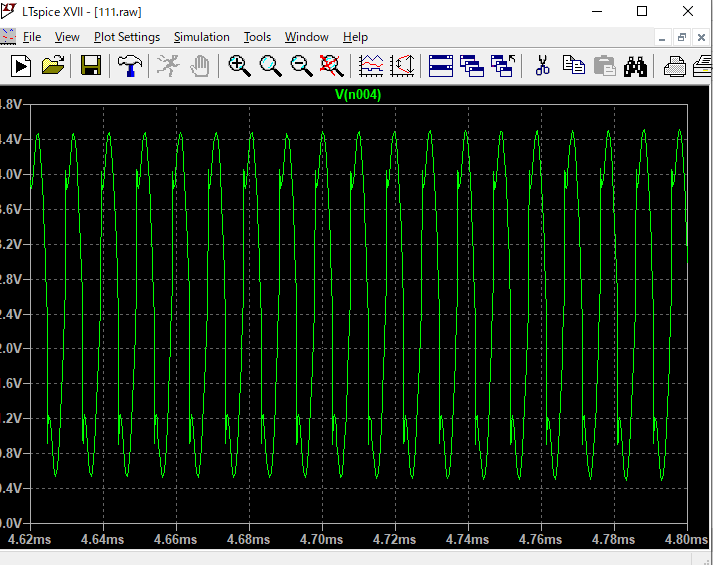

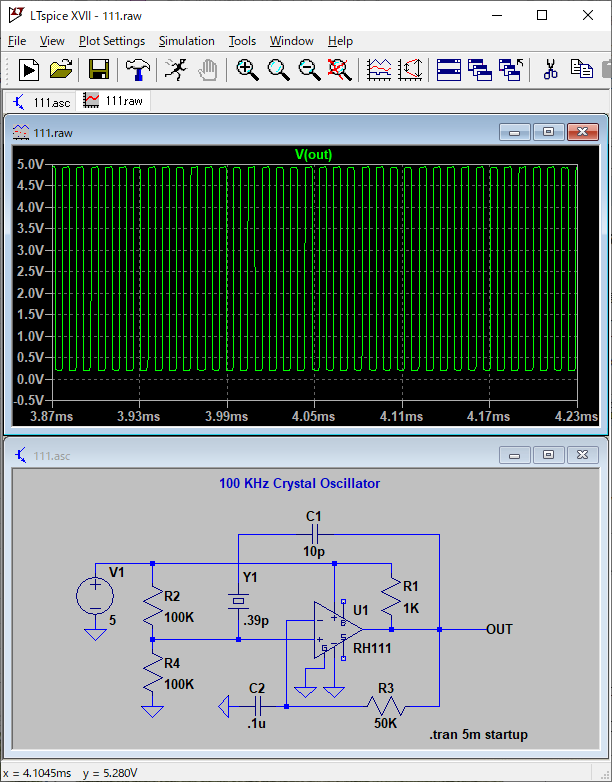

例は
・実行フォルダ＝jigs
・ASCファイル＝111
で実施しました。
→→
